GUARNIZIONI DI TENUTA: Profilo FPMC

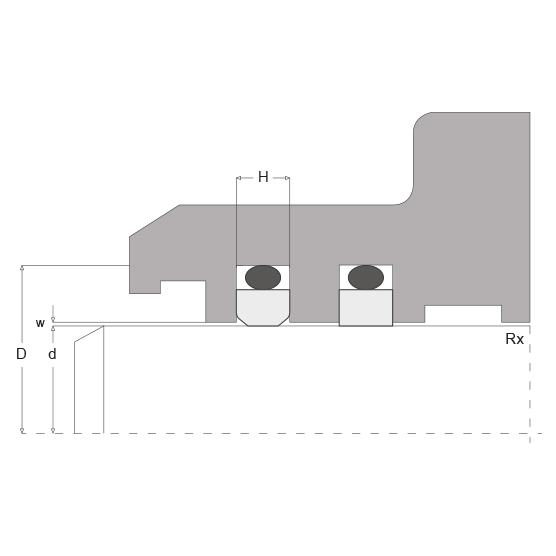

Guarnizione a doppio effetto per montaggio su cilindro.
Guarnizione tipo FPMC serie standard per cilindro ø 50
Materiale PTFE + bronzo + MoS2
FPMC • 050 • B
Fornibile con o senza smussi.
L’ O-Ring che completa la guarnizione FPMP è in elastomero NBR salvo particolare richiesta dell’utilizzatore.
| D H9 | G H9 | C+0,2 | ||||||
|---|---|---|---|---|---|---|---|---|
| FPMCL | FPMC | FPMCP | W 0÷200 bar | W 200÷400 bar | RX | O-RING | ||
| 8÷18,9 | 3÷7,9 | D-4,9 | 2,2 | 0,4÷0,3 | 0,3÷0,2 | 0,4 | 1,78 | |
| 19÷37,9 | 8÷18,9 | D-7,3 | 3,2 | 0,5÷0,3 | 0,3÷0,2 | 0,6 | 2,62 | |
| 38÷199,9 | 19÷37,9 | 8÷18,9 | D-10,7 | 4,2 | 0,7÷0,4 | 0,4÷0,2 | 1,0 | 3,53 |
| 200÷255,9 | 38÷199,9 | 19÷37,9 | D-15,1 | 6,3 | 0,8÷0,6 | 0,6÷0,4 | 1,3 | 5,34 |
| 256÷649,9 | 200÷255,9 | 38÷199,9 | D-20,5 | 8,1 | 0,8÷0,6 | 0,6÷0,4 | 1,8 | 6,99 |
| 650÷999,9 | 256÷649,9 | 200÷255,9 | D-24,0 | 8,1 | 0,9÷0,7 | 0,7÷0,4 | 1,8 | 6,99 |
| 650÷999,9 | 256÷649,9 | D-27,3 | 9,5 | 1,40÷0,8 | 0,8÷0,6 | 2,5 | 8,40 |
Per dimensioni diverse o mancanti rispetto a quelle citate nella ricerca, contattate i nostri uffici.
Misure su richiesta
