GUARNIZIONI DI TENUTA: Profilo FPMRC
Raschiatore per montaggio su cilindro in impieghi gravosi.
Serie su richiesta per cilindro ø 8.
Materiale PTFE + vetro oppure PTFE + vetro speciale.
FPMWC • 008 • X
L’ O-Ring che completa la guarnizione FPMRC è in elastomero NBR salvo particolare richiesta dell’utilizzatore.

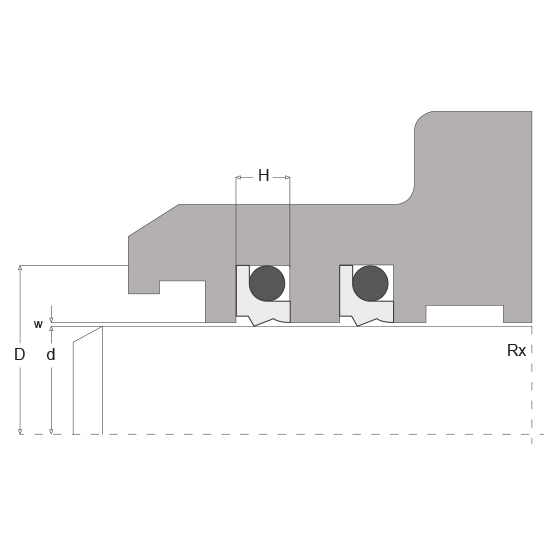

| D H9 | G H9 | C+0,2 | |||||
|---|---|---|---|---|---|---|---|
| FPMRCL | FPMRC | FPMRCP | E+0,3 | RX | O-RING | ||
| 6÷64,9 | 6÷11,9 | D+4,8 | 3,7 | D+1,5 | 0,4 | 1,78 | |
| 65÷250,9 | 12÷64,9 | 6÷11,9 | D+6,8 | 5,0 | D+1,5 | 0,7 | 2,62 |
| 251÷420,9 | 65÷250,9 | 12÷64,9 | D+8,8 | 6,0 | D+1,5 | 1,0 | 3,53 |
| 421÷650,9 | 251÷420,9 | 65÷250,9 | D+12,2 | 8,4 | D+2,0 | 1,2 | 5,34 |
| 651÷999,9 | 421÷650,9 | 251÷420,9 | D+16,0 | 11,0 | D+2,0 | 1,5 | 6,99 |
| 651÷999,9 | 421÷650,9 | D+20,0 | 14,0 | D+2,5 | 2,0 | 8,40 |
Per dimensioni diverse o mancanti rispetto a quelle citate nella ricerca, contattate i nostri uffici.
Misure su richiesta
