GUARNIZIONI DI TENUTA: Profilo FPMSP
Guarnizione dinamica a semplice effetto per montaggio su pistone.
Serie standard per pistone ø 30.
Materiale PTFE +bronzo+ MoS2
FPMSP • 030 • B
L’ O-Ring che completa la guarnizione FPMSP è in elastomero NBR salvo particolare richiesta dell’utilizzatore.

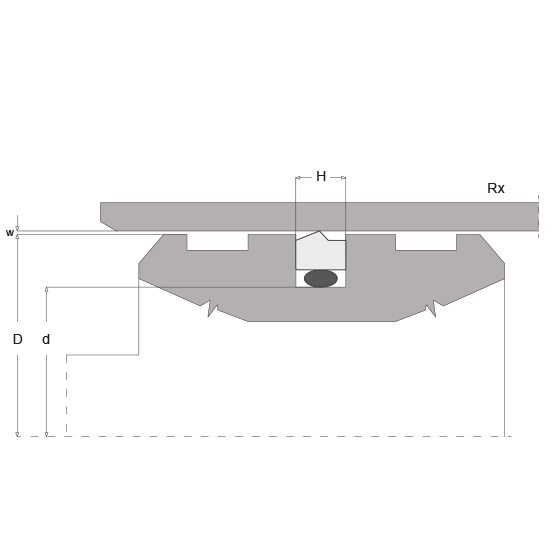

| D H9 | G H9 | C+0,2 | ||||||
|---|---|---|---|---|---|---|---|---|
| FPMSPL | FPMSP | FPMSPP | W 0÷200 bar | W 200÷400 bar | RX | O-RING | ||
| 17÷26,9 | 8÷16,9 | D-4,9 | 2,2 | 0,5÷0,3 | 0,4÷0,2 | 0,4 | 1,78 | |
| 27÷59,9 | 17÷26,9 | D-7,3 | 3,2 | 0,7÷0,3 | 0,5÷0,2 | 0,6 | 2,62 | |
| 60÷199,9 | 27÷59,9 | 17÷26,9 | D-10,7 | 4,2 | 0,8÷0,4 | 0,5÷0,3 | 1,0 | 3,53 |
| 200÷255,9 | 60÷199,9 | 27÷59,9 | D-15,1 | 6,3 | 0,9÷0,6 | 0,6÷0,4 | 1,2 | 5,34 |
| 256÷669,9 | 200÷255,9 | 60÷199,9 | D-20,5 | 8,1 | 1,0÷0,6 | 0,7÷0,4 | 1,8 | 6,99 |
| 670÷999,9 | 256÷669,9 | 200÷255,9 | D-24,0 | 8,1 | 1,1÷0,8 | 0,8÷0,5 | 1,8 | 6,99 |
| 670÷999,9 | 256÷669,9 | D-27,3 | 9,5 | 1,2÷1,0 | 1,0÷0,6 | 2,0 | 8,40 |
Per dimensioni diverse o mancanti rispetto a quelle citate nella ricerca, contattate i nostri uffici.
Misure su richiesta
