GUARNIZIONI DI TENUTA: Profilo FPMTP
Adatto per montaggio su pistone. Può essere utilizzato anche per tenuta su organi rotanti.
Serie standard per pistone ø 85.
Materiale PTFE + grafite
FPMTP • 085 • G
L’ O-Ring che completa la guarnizione FPMTP è in elastomero NBR salvo particolare richiesta dell’utilizzatore.

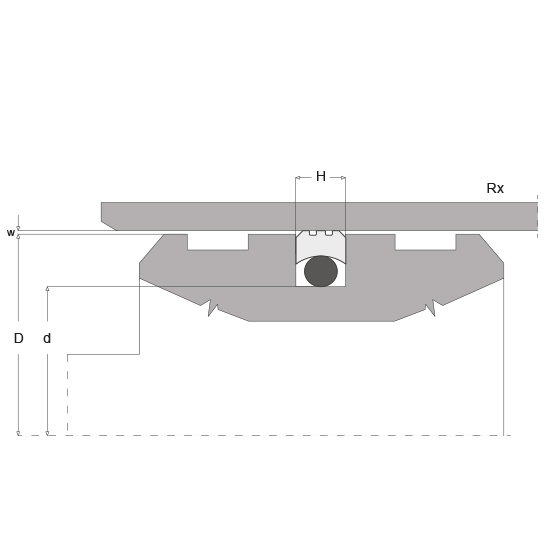

| Serie | D H9 | G H9 | C+0,2 | W 0÷200 bar | W 200÷300 bar | RX | O-RING |
|---|---|---|---|---|---|---|---|
| FPMTP 0 | 6÷18,9 | D-4,9 | 2,2 | 0,3÷0,2 | 0,15÷0,1 | 0,3 | 1,78 |
| FPMTP 1 | 19÷37,9 | D-7,5 | 3,2 | 0,6÷0,4 | 0,3÷0,2 | 0,5 | 2,62 |
| FPMTP 2 | 38÷199,9 | D-11,0 | 4,2 | 0,6÷0,4 | 0,3÷0,2 | 0,7 | 3,53 |
| FPMTP 3 | 200÷255,9 | D-15,5 | 6,3 | 0,8÷0,6 | 0,4÷0,3 | 1,0 | 5,34 |
| FPMTP 4 | 256÷649,9 | D-21,0 | 8,1 | 0,8÷0,6 | 0,4÷0,3 | 8,1 | 6,99 |
| FPMTP 5 | 650÷999,9 | D-28,0 | 8,1 | 1,2÷0,9 | 0,6÷0,5 | 1,5 | 8,40 |
Per dimensioni diverse o mancanti rispetto a quelle citate nella ricerca, contattate i nostri uffici.
Misure su richiesta
